【產品用途】

BQ41F保溫夾套式球閥系列主要適用于石油、化工、制藥、冶金、電力等各類系統中，以輸送常溫下會凝固的高粘度介質。其球閥的夾套焊接在閥門的兩端密封面之間，閥門的側面和底部設有夾套的標準連接口。由于增加了夾套，此種閥門的端部連接尺寸比同一規格的尺寸大一到兩個規格。閥門的端部連接型式有法蘭和對夾兩種。夾套中可自由的通過蒸汽其他熱保溫介質，確保粘稠的介質順暢的通過閥門。

【產品特點】

1、保溫夾套式球閥既能防止管路中粘稠的介質凝固，又能降低管路中低溫介質的熱量損失;

2、采用鋼管焊接夾套比鑄造的更加耐壓、牢固和可靠;

3、由于閥門的通徑與管道內徑一致，介質呈直線流動，流阻小，適用于易凝固、高粘性液體介質;

4、保溫球閥閥體采用整體(一片式)結構，體積小，其重量比同類球閥的體積小、重量輕。

【執行標準】

設計規范： GB/T 12237 API 6D API 608 BS 5351

法蘭連接： GB/T 9113 ASME B16.5

試驗與檢驗：GB/T 13927 API 598 API 6D

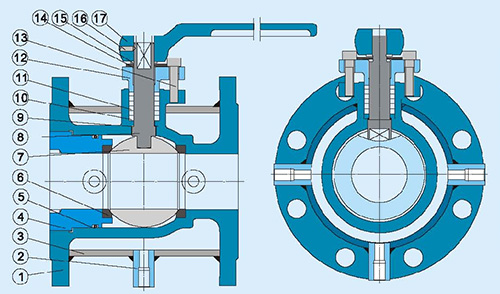

【結構示意圖】

圖中數字解析：1表示閥體，2表示連接口，3表示夾套，4表示鎖緊螺母，5表示O型圈，6表示密封圈，7表示球體，8表示閥桿，9表示墊片，10表示填料墊，11表示填料，12表示填料壓蓋，13表示螺釘，14表示定位片，15表示擋圈，16表示螺釘，17表示手柄。

【主要外形尺寸】

PN	DN	NPS	A	A1	do	H	H1	H2	H3	W	M	L	L1	E	法蘭規格
1.0MPa 1.6MPa 2.5MPa 4.0MPa CLASS150 CLASS300	15	1/2	110	50	15	63	101	126	-	130	ZG3/4	147	110	58.5	DN40(1 1/2)
	20	3/4	117	55	20	82	101	126	-	160	ZG3/4	147	117	58.5	DN40(1 1/2)
	25	1	127	60	25	85	106	137	-	160	ZG3/4	156	127	63.5	DN50(2)
	40	1 1/2	165	80	40	100	125	169	-	230	ZG3/4	181	165	62.5	DN65(2 1/2)
	50	2	178	90	51	153	135	179	576	230	ZG3/4	218	178	68	DN80(3)
	80	3	229	120	76	195	217	258	643	400	ZG3/4	275	229	82	DN150(6)
	100	4	254	140	102	213	265	322	715	700	ZG3/4	300	254	83	DN200(8)
	150	6	292	160	152	235	355	415	848	1100	ZG1	403	292	95	DN250(10)
	200	8	330	180	203	342	410	527	903	1500	ZG1	492	330	100	DN300(12)

聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-59170722!
