【閥門介紹】
J41F46襯氟截止閥是指關閉件(閥瓣)由閥桿帶動并沿閥痤中心軸線做升降運動的閥門，在管路上主要用來接通或截?cái)喙苈分械慕橘|(zhì)，但不能做節流用。
【基本結構】
1、氟塑料襯里J41F46型直通式襯氟截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短(一般為公稱通徑1/4)等優點，被廣泛應用在石油、化工等管路系統做截?cái)嘟橘|(zhì)用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生高速介質流沖蝕破壞密封面。
2、閥瓣與閥桿設計為一體結構，用以防止由管路壓力波動造成內件沖出閥體的可能有性，結構緊湊，使用安全。
【閥門型號】
【性能參數】
公稱通徑：DN15～350mm；
公稱壓力：PN1.0～2.5Mpa；
連接形式：法蘭連接；
驅動裝置：手動，蝸輪傳動，電動，氣動；
適用介質：硫酸，氫氟酸，磷酸，氯氣，強堿，王水等任意具有強腐蝕性的介質；
設計標準：遵循GB/T12233，GB/T12235，ANSIB16.34；
結構長度標準：遵循GB/T1221，HG/T 3704，ASME B16.10；
壓力試驗標準：遵循GB/T13927，API598；
【外形尺寸】
| DN | NPS | L | L1 | L2 | D | D1 | D2 | f | b | z-Фd |
| 15 | 1/2 | 130 | 130 | 90 | 95 | 65 | 45 | 3 | 16 | 4-Ф14 |
| 20 | 3/4 | 150 | 150 | 95 | 105 | 75 | 55 | 3 | 18 | 4-Ф14 |
| 25 | 1 | 160 | 160 | 100 | 115 | 85 | 65 | 3 | 18 | 4-Ф14 |
| 32 | 1 1/4 | 180 | 180 | 105 | 140 | 100 | 75 | 3 | 18 | 4-Ф18 |
| 40 | 1 1/2 | 200 | 200 | 115 | 150 | 110 | 85 | 3 | 18 | 4-Ф18 |
| 50 | 2 | 230 | 230 | 125 | 165 | 125 | 100 | 3 | 18 | 4-Ф18 |
| 65 | 2 1/2 | 290 | 290 | 145 | 185 | 145 | 120 | 3 | 18 | 8-Ф18 |
| 80 | 3 | 310 | 310 | 155 | 200 | 160 | 135 | 3 | 20 | 8-Ф18 |
| 100 | 4 | 350 | 350 | 175 | 220 | 180 | 155 | 3 | 20 | 8-Ф18 |
| 125 | 5 | 400 | 400 | 200 | 250 | 210 | 185 | 4 | 22 | 8-Ф18 |
| 150 | 6 | 480 | 480 | 225 | 285 | 240 | 210 | 4 | 22 | 8-Ф22 |
| 200 | 8 | 600 | 600 | 275 | 340 | 295 | 265 | 4 | 24 | 8-Ф22 |
| 250 | 10 | 622 | 622 | 325 | 395 | 350 | 320 | 4 | 26 | 12-Ф22 |
注釋?zhuān)阂陨贤庑纬叽绻Q(chēng)壓力為PN1.0MPa，且尺寸按照HG/T20592-2009標準。

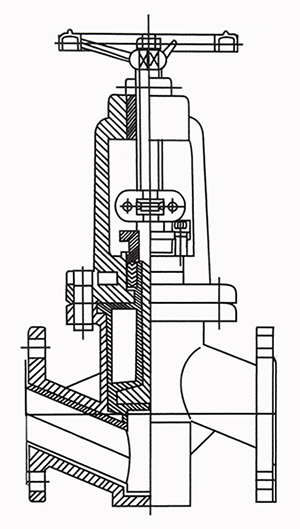

【結構示意圖】
聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-59170722!
