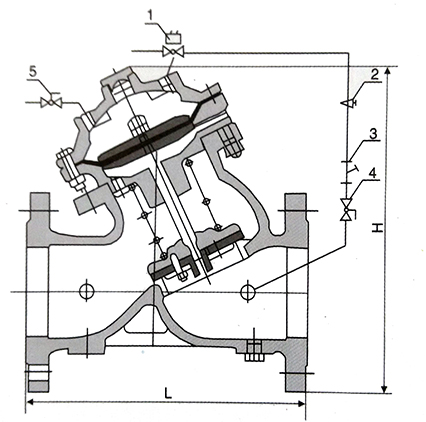

J145X/H108X電動遙控閥結構示意圖：
注釋：圖中的1表示電磁導閥，圖中的2表示針型閥，圖中的3表示過濾器，圖中的4和5都表示小球閥。
J145X/H108X電動遙控閥安裝示意圖：
PN10下的J145X/H108X電動遙控閥主要外形尺寸：
| DN | L | H | D | D1 | n-d |
| 50 | 205 | 293 | 165 | 125 | 4-18 |
| 65 | 220 | 328 | 185 | 145 | 4-18 |
| 80 | 250 | 364 | 200 | 160 | 8-18 |
| 100 | 290 | 418 | 220 | 180 | 8-18 |
| 125 | 330 | 481 | 250 | 210 | 8-18 |
| 150 | 350 | 543 | 285 | 240 | 8-22 |
| 200 | 400 | 673 | 340 | 295 | 8-22 |
| 250 | 500 | 792 | 395 | 350 | 12-22 |
| 300 | 560 | 927 | 445 | 400 | 12-22 |
| 350 | 600 | 957 | 505 | 460 | 16-22 |
| 400 | 700 | 1188 | 565 | 515 | 16-26 |
| 450 | 770 | 1218 | 615 | 565 | 20-26 |
| 500 | 800 | 1256 | 670 | 620 | 20-26 |
| 600 | 900 | 1600 | 780 | 725 | 20-30 |
| 700 | 1000 | 1750 | 895 | 840 | 24-30 |
| 800 | 1100 | 1900 | 1015 | 950 | 24-33 |
| 900 | 1200 | 2100 | 1115 | 1050 | 28-33 |
| 1000 | 1300 | 2400 | 1230 | 1160 | 28-36 |
PN16下的J145X/H108X電動遙控閥主要外形尺寸：
| DN | L | H | D | D1 | n-d |
| 50 | 205 | 293 | 165 | 125 | 4-18 |
| 65 | 220 | 328 | 185 | 145 | 4-18 |
| 80 | 250 | 364 | 200 | 160 | 8-18 |
| 100 | 290 | 418 | 220 | 180 | 8-18 |
| 125 | 330 | 481 | 250 | 210 | 8-18 |
| 150 | 350 | 543 | 285 | 240 | 8-22 |
| 200 | 400 | 673 | 340 | 295 | 12-22 |
| 250 | 500 | 792 | 405 | 355 | 12-26 |
| 300 | 560 | 927 | 460 | 410 | 12-26 |
| 350 | 600 | 957 | 520 | 470 | 16-26 |
| 400 | 700 | 1188 | 580 | 525 | 16-30 |
| 450 | 770 | 1218 | 640 | 585 | 20-30 |
| 500 | 800 | 1256 | 715 | 650 | 20-33 |
| 600 | 900 | 1600 | 840 | 770 | 20-36 |
| 700 | 1000 | 1750 | 910 | 840 | 24-36 |
| 800 | 1100 | 1900 | 1025 | 950 | 24-39 |
PN25下的J145X/H108X電動遙控閥主要外形尺寸：
| DN | L | H | D | D1 | n-d |
| 50 | 205 | 293 | 165 | 125 | 4-18 |
| 65 | 220 | 328 | 185 | 145 | 8-18 |
| 80 | 250 | 364 | 200 | 160 | 8-18 |
| 100 | 290 | 418 | 235 | 190 | 8-22 |
| 125 | 330 | 481 | 270 | 220 | 8-22 |
| 150 | 350 | 543 | 300 | 250 | 8-26 |
| 200 | 400 | 673 | 360 | 310 | 8-26 |
| 250 | 500 | 792 | 425 | 370 | 12-30 |
| 300 | 560 | 927 | 485 | 430 | 16-30 |
| 350 | 600 | 957 | 555 | 490 | 16-33 |
| 400 | 700 | 1188 | 620 | 550 | 16-36 |
| 450 | 770 | 1218 | 670 | 600 | 20-36 |
| 500 | 800 | 1256 | 730 | 660 | 20-36 |
