【液動蝶閥用途】
KD7B43X、KD7B45H保壓型液控蝶閥;KD7S43X、KD7S45H鎖定性液控蝶閥;KD7Q43X、KD7Q45H全液控液控蝶閥適用于介質為水的泵出口管路上，作為閉路和止回閥，用來避免和減少管路系統中介質的倒流及產生過大的水錘，以保護管路系統。
【液動蝶閥特點】
1、本蝶閥靠液壓驅動開啟，靠重錘勢能關閉。
2、安裝后，可代替閘閥(蝶閥)和止回閥兩臺閥門，且流阻系數小，因此該閥門為節能型產品。
3、關閉時，分快、慢關兩階段關閉，前階段為快關段，后階段為慢關段，根據工況不同，可調節快慢關時間及角度、液壓系統。
4、設有開閥自動保壓和自動復位功能，具有開閥雙保險，電氣控制可根據用戶需要實行普通控制與PLC控制，實現泵閥聯動，并可實現就地遠控及與計算機聯控。
【液動蝶閥執行標準】
設計規范： GB/T 12238 API609 JB/T8527
結構長度： GB/T 12221 API609 ASME B16.34
法蘭連接： GB/T 9113 API609 ASME B16.5 ISO5752
試驗與檢驗：GB/T 13927 API598
【液動蝶閥性能參數】
| 口徑 | DN≤1000 | 1000-2000 | 2100-3000 | ≥3000 |
| 開閥時間S (可調) | 10-60 | 20-90 | 30-120 | 40-150 |
| 開閥角度 | 90° |
| 關閥角度 (可調) | 快關 | 50°-70° |
| 緩沖 | 10° |
| 慢關 | 10°-30° |
| 泄漏量 | 軟密封 | 無可見泄漏 |
| 金屬密封 | ≤0.1DN |

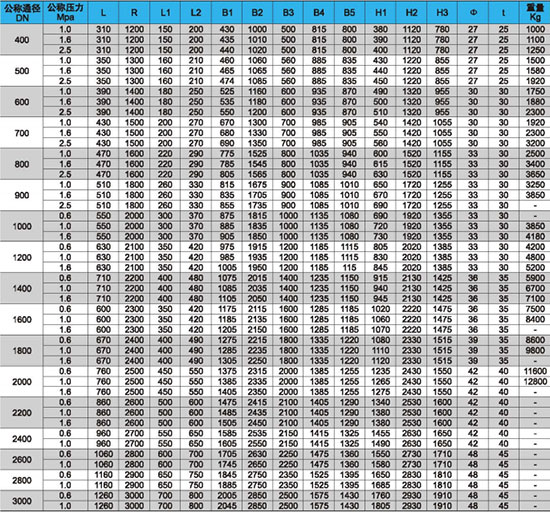

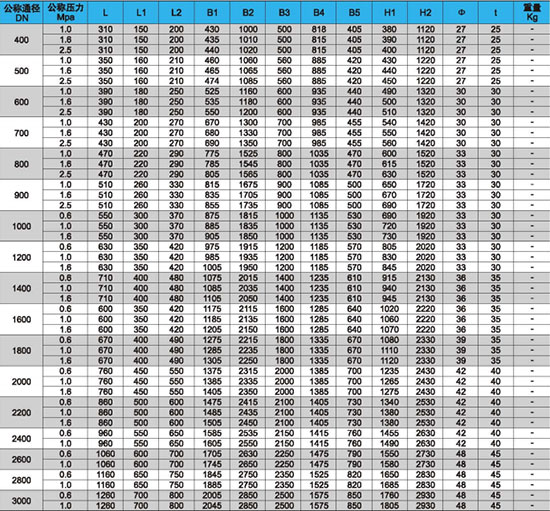

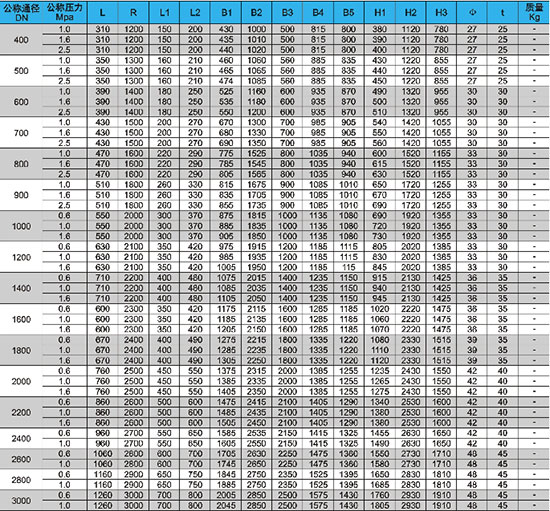

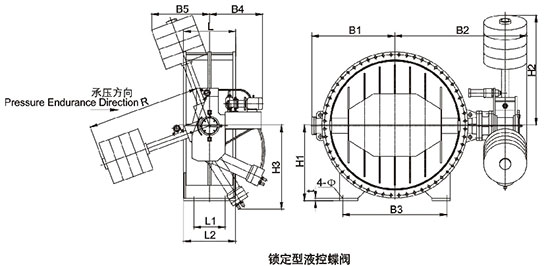

【結構圖和主要外形尺寸】
