閥門介紹】
【閥門型號】
常見的微阻緩閉止回閥型號有：
hh44h系列型號有：hh44h-10、hh44h-10c、hh44h-16、hh44h-16c、hh44h-25、hh44h-40、hh44h-40c、hh44h-64c、hh44h-100c、khh44h等；
hh44x系列型號有：hh44x-10、hh44x-10c、hh44x-10q、hh44x-16、hh44x-16q、hh44x-16p、hh44x-16c、hh44x-25、khh44x等；
hh44z系列型號有：hh44z-10、hh44z-16、khh44z等；
hh44t系列型號有：hh44t-10、hh44t-16、hh44t-25、khh44t等；
【性能參數】
公稱通徑從DN40到DN900；
公稱壓力主要有1.0MPa、1.6MPa、2.5MPa，同最高工作壓力相同；
工作溫度一般小于80℃，若客戶有特殊要求，可達到200℃；
適用介質一般是水、弱腐蝕性介質；
零件材質一般有鑄鐵、鑄鋼、不銹鋼等。

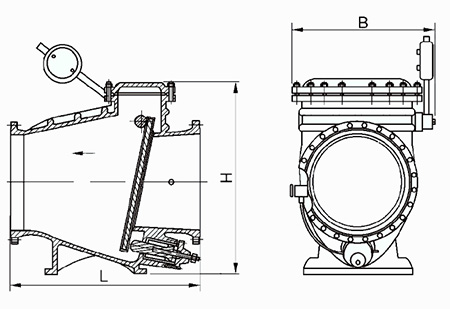

【結構示意圖】
【安裝示意圖】
【外形尺寸】
| 公稱壓力(MPa) | 公稱通徑DN(mm) | 尺寸 |
| L | H | B |
1.0
1.6
2.5 | 40 | 200 | 300 | 220 |
| 50 | 230 | 300 | 270 |
| 65 | 290 | 320 | 290 |
| 80 | 310 | 354 | 300 |
| 100 | 350 | 350 | 320 |
| 125 | 400 | 380 | 340 |
| 150 | 480 | 500 | 410 |
| 200 | 500 | 580 | 450 |
| 250 | 600 | 670 | 550 |
| 300 | 700 | 700 | 580 |
| 350 | 800 | 820 | 630 |
| 400 | 900 | 920 | 700 |
| 450 | 1000 | 950 | 800 |
| 500 | 1100 | 1100 | 900 |
| 600 | 1300 | 1200 | 990 |
| 700 | 1400 | 1550 | 1120 |
| 800 | 1500 | 1700 | 1300 |
| 900 | 1700 | 1800 | 1350 |
聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-59170722!
