產品用途】
Z45X彈性座軟密封閘閥廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
【閥門特點】
1、平底式閥座，不出現污物堆積，使彈性座軟密封閘閥的密封更可靠；
2、閥瓣整體包丁腈橡膠；
3、閥門內件采用耐腐蝕不生銹鋼和銅合金材料，可用于污水系統適應較惡劣的工作環境；
4、體積小，重量輕，便于安裝和維修；
5、閥桿采用三道O型環密封，大大減少了開關時的磨擦阻力，開關輕巧不漏水。
【性能參數】
| 軟密封閘閥型號 | Z45X-10 | Z45X-16 |
| 工作壓力(MPa) | 1.0 | 1.6 |
| 適用溫度(℃) | ≤80 |
| 適用介質 | 水 |
| 材料 | 閥體、閥蓋 | 灰鑄鐵 |
| 閘板 | 鑄鐵包橡膠 |
| 閥桿 | 不銹鋼 |
| 密封面 | 閥體：本體，閘板：橡膠 |
| 填料 | 丁腈橡膠 |
【主要外形尺寸】 | 公稱通徑 | 外形尺寸和連接尺寸 |
| L | D | D1 | D2 | b-f | Z-d | 地下閘閥A | 地下閘閥A | H | D0 |
| Z45X/RVCX-10 SZ45X/RVHX-10 |
| 40 | 165 | 145 | 110 | 85 | 18-3 | 4-18 | 65 | 32 | 300 | 180 |
| 50 | 180 | 160 | 125 | 100 | 20-3 | 4-18 | 65 | 32 | 345 | 180 |
| 65 | 195 | 180 | 145 | 120 | 20-3 | 4-18 | 65 | 32 | 376 | 180 |
| 80 | 210 | 196 | 160 | 135 | 22-3 | 4-18 | 65 | 32 | 417 | 200 |
| 100 | 230 | 215 | 180 | 155 | 22-3 | 8-18 | 65 | 32 | 460 | 200 |
| 125 | 255 | 245 | 210 | 185 | 24-3 | 8-18 | 65 | 32 | 525 | 240 |
| 150 | 280 | 280 | 240 | 210 | 24-3 | 8-23 | 65 | 32 | 567 | 240 |
| 200 | 330 | 335 | 295 | 265 | 26-3 | 8-23 | 65 | 32 | 705 | 320 |
| 250 | 380 | 390 | 350 | 320 | 28-3 | 12-23 | 65 | 32 | 800 | 320 |
| 300 | 420 | 440 | 400 | 368 | 28-4 | 12-23 | 65 | 32 | 886 | 400 |
| 350 | 450 | 500 | 460 | 428 | 30-4 | 16-23 | 70 | 48 | 968 | 400 |
| 400 | 480 | 565 | 515 | 482 | 32-4 | 16-25 | 70 | 48 | 1090 | 500 |
| 450 | 510 | 615 | 565 | 532 | 32-4 | 20-25 | 70 | 48 | 1175 | 500 |
| 500 | 540 | 670 | 620 | 585 | 34-4 | 20-25 | 70 | 48 | 1414 | 720 |
| 600 | 600 | 780 | 725 | 685 | 36-5 | 20-30 | 70 | 48 | 1593 | 720 |

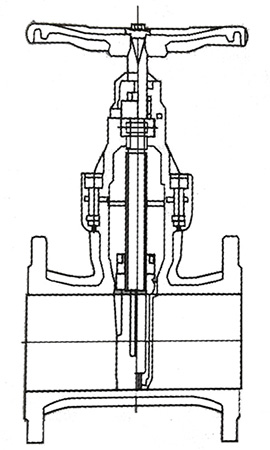

【結構示意圖】
聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-59170722!
