【產品說明】

Z41H、Z41Y鑄鋼閘閥：手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為硬質合金，壓力級 150(Lb)~600(Lb)，閥體材料為碳素鋼(Z41Y-150(Lb)~600(Lb) )、鉻鉬鋼(Z41Y-300(Lb)I Z41Y-400(Lb)I)、不銹鋼(Z41Y-150(Lb)P~600(Lb)P Z41Y-150(Lb)R~600(Lb)R Z41H-600(Lb)P Z41H-600(Lb)R)的美標閘閥。

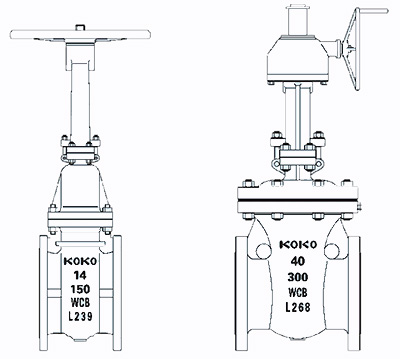

【結構簡圖】

【性能參數】

鑄鋼閘閥型號	壓力級(Lb)	適用溫度/℃	適用介質
Z41Y-150(Lb)~600(Lb)	150~600	≤425	水、蒸汽、油品等
Z41Y-150(Lb)P~600(Lb)P	150~600	≤150	硝酸等腐蝕性介質

【零件材料】

鑄鋼閘閥型號	材料
鑄鋼閘閥型號	閥體、閥蓋	閥桿	閘板	填料、墊圈
Z41Y-150(Lb)~600(Lb)	WCB	2Cr13	WCB	V形聚四氟乙烯、柔性石墨環、柔性石墨纏繞墊、聚四氟乙烯片
Z41Y-150(Lb)P~600(Lb)P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti	ZG1Cr18Ni9Ti	V形聚四氟乙烯、柔性石墨環、柔性石墨纏繞墊、聚四氟乙烯片

【外形尺寸】

DN/in	L	H	D	D1	D2	b	z×Φd	D0
2	178	409	152	120.5	92	19.1	4×Φ19	200
3	203	470	190	152.5	127	23.9	4×Φ19	250
4	229	590	229	190.5	157	23.9	8×Φ22	300
6	267	630	279	241.5	216	25.4	8×Φ22	300
8	292	960	343	298.5	270	28.5	8×Φ22	350
10	330	1158	406	362	324	30.2	12×Φ25	400
12	356	1378	483	432	381	31.8	12×Φ25	450
14	381	1543	533	176.5	413	35	12×Φ29	500
16	406	1738	597	539.5	470	36.6	16×Φ29	600
18	432	1959	635	578	533	39.7	16×Φ32	600
20	457	2214	698	635	584	42.9	20×Φ32	680
24	508	2599	813	749.5	692	47.7	20×Φ35	760
30	610	3183	985	914	857	74.5	28×Φ35	915
36	711	3737	1170	1086	1022	90.5	32×Φ41	915

聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-59170722!
