【閥門型號】
q61f系列常見的焊接球閥型號：q61f-10、q61f-16、q61f-25、q61f-40、q61f-64、q61f-100、q61f-10c、q61f-10p、q61f-10s、q61f-16、q61f-16c、q61f-16r、q61f-16p、q61f-25p、q61f-25c、q61f-40c、q61f-40p、q61f-64c、q61f-64p、q61f-64r等。
q67系列常見的焊接球閥型號：q67f、q67f-10、q67f-16、q67f-25、q67f-40、q67y、q67h、q67w等。

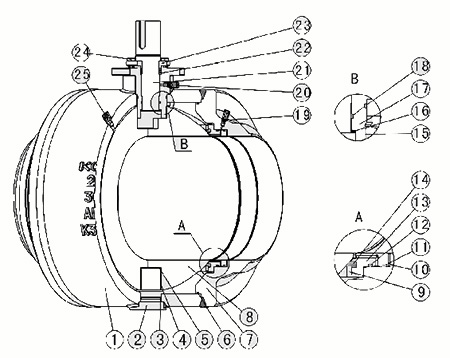

【結構簡圖】
圖中數字解析：1表示閥體，2表示下閥桿座，3、6、12、18表示O型圈，4表示下軸襯，5表示平面軸襯，7表示閥蓋，8表示球體，9表示壓板圈，10表示彈簧，11表示防火墊，13表示閥座，14密封圈，15表示上軸襯，16表示平面軸襯，17表示上閥桿座，19表示閥座注脂閥，20表示閥桿注脂閥，21表示閥桿，22表示填料，23表示壓蓋，24表示螺釘，25表示排泄閥。
【性能參數】
公稱壓力：1.6-6.4MPa
適用穩定范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體(W、O、G)
螺紋類型：G、NPT、BSPT、BSP、DI259/2999
【連接尺寸及重量】
| SIZE | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 |
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 60 | 60 | 70 | 85 | 95 | 110 | 130 | 150 | 190 | 210 | 268 |
| H | 50 | 50 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| E | 100 | 100 | 22.7 | 27.5 | 33.5 | 42 | 48.6 | 60.5 | 76.3 | 90 | 106 |
聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-59170722!
